计算机硬件故障及简单维护,故障维修不求人

文章来源:外链推广 作者:外链推广 人气:18 时间2020-07-24 09:59:22

了解了网络硬件设备和环境,当设备出了故障时便能及时的到现场检查和排除故障。网络硬件常见的故障大致有:网络线路传输媒介故障、接插件故障、收发器故障、交换机和端口故障、网卡故障等。其中网络线路传输媒介故障占整个计算机局域网故障维护率的55~65%左右。

在工作中各人网络出现故障时,先检查主机网卡是否出现问题。一般的主机网卡都带有网卡指示灯,网卡灯有两种类型,一种是只有单灯,一种是双灯。一般来说,单灯是绿色,而双灯一个是绿色,一个是橙色(1000M网络,如黄色则是100MM网络)。单灯显示的意思是,绿色灯亮表示网线物理连接正常。是常亮状态,在有数据交换时单灯情况下绿色灯会明暗闪烁。双灯情况下,绿色灯亮同样表示网线物理连接正常,是常亮状态,在有数据交换时橙色或黄色灯闪烁,而绿灯不变(如图:1)。查看网卡灯显示是否正常,可以判断网卡的好坏。拔掉网线网卡灯还显示正常,网卡出故障需要更换。

计算机硬件故障及简单维护,故障维修不求人



图1:网卡灯正常显示



在计算机上本地连接显示:本地电缆被拔出。先检查网线是否畅通,将一根网线两头分别插入测线仪的网线接口,查看对应各灯依次从1至8或8至1闪亮,再闪亮一次或两次某一灯(即为该网线所在主机的路数),循环不止(如图:2)。

计算机硬件故障及简单维护,故障维修不求人



图2:网线测线仪正在测试

测试完网线的主要故障有:

1、某灯不亮,即该灯对应线路不通。

2、多灯同时亮,即为对应多线短路。

3、 不按一定顺序(从1至8或8至1)亮,即打水晶头时线序不对。出现故障后要重新做两边的水晶头。

网线有两种做法,一种是交叉线,一种是平行(直通)线  交叉线的做法是:一头采用568A标准,一头采用568B标准  平行(直通)线的做法是:两头同为568A标准或568B标准,(一般用到的都是568B平行(直通)线的做法)  568A标准:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕  568B标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕

测试正常后检查网线与其他设备:收发器、交换机、路由器连接是否有问题。与其他设备接触是否正常,其他设备是否正常,电源是否正常。

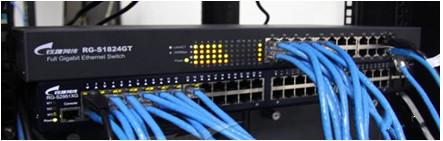

网线与交换机接触,网卡灯和交换机端口灯都亮后,表示主机已经连接交换机。网线接入交换机端口,相应的端口号的灯就会亮起(图:3)

计算机硬件故障及简单维护,故障维修不求人



图3:交换机工作状态

网线接入交换机端口不亮,换其他口后正常,交换机端口损坏。换端口后不亮,检查主机电源是否开启、网卡是否正常、网线是否畅通。连在同一交换机上所有计算机都不能上网,检查交换机是否停电,交换机到上联交换机端口是否正常,交换机是否环接,交换机连接收发器是否正常,交换机光模块连接是否正常。

交换机连接收发器,查看交换机与收发器的网线连接是否正常,查看收发器的灯是否正常。

计算机硬件故障及简单维护,故障维修不求人



图4:收发器面板结构图

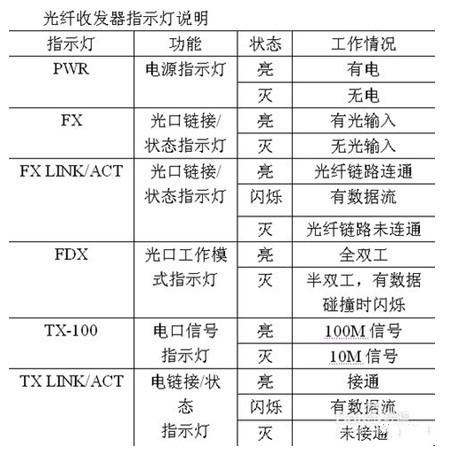

收发器上如有灯不正常,对应图5:

计算机硬件故障及简单维护,故障维修不求人





图5:光纤收发器指示灯



收发器上FX和FXLINK/ACT灯不亮,检查光纤或上一级的收发器。FDX、TX-100 和TXLINK/ACT三灯不亮,检查收发器与交换机网线。

计算机硬件故障及简单维护,故障维修不求人



图6:光纤收发器应用示意图
